Carrete de manguera deslizante
Carrete para manguera de incendios con manguera semirrígida – aprobada por LPCB
- Carrete de manguera deslizante
- Carrete de manguera deslizante
- Carrete de manguera con tubo deslizante
- Carrete de manguera tipo fijo
Aplicaciones

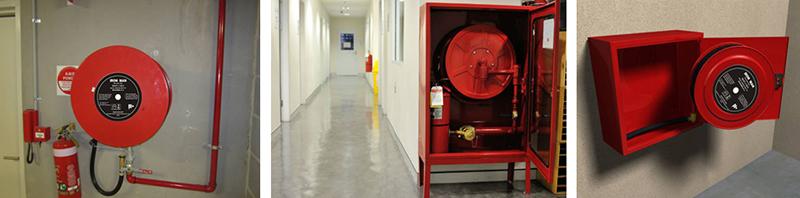

El carrete de manguera contra incendios se puede fijar en la pared incrustándolo en el gabinete del carrete de manguera contra incendios.
Parámetros técnicos
1 Certificado por LPCB, al tener tamaño completo de Cert ref.1038AFa.
2 Cumple con la norma de fabricación BS EN671-1.
3 La distancia de inyección efectiva es de 10 metros cuando le presión sea de 0,2 MPa（2 bar）.
4 El caudal mínimo del carrete es de 41 L/min cuando la presión sea de 0,6 Mpa (6 bar).
5 El disco que cubre a ambos lados del carrete de manguera se fabrica a partir de placas de acero de 1,2 mm para que posea una resistencia alta. Se pinta de rojo al carrete de mangueras.
| Modelo | Tipo | Diámetro y longitud de la manguera | Altura (A in mm) | Anchura (B in mm) | Profundidad (C in mm) |
| IMHR-08-A | Manual, cadena deslizante, gabinete o montado en la pared | 19mm*30m | 555 | 600-610 | 210 |
| IMHR-07-B | Automático, cadena deslizante, gabinete o montado en la pared | 25mm*30m | 600 | 570-580 | 210 |
| IMHR-10-B | Automático, cadena deslizante, gabinete o montado en la pared | 19mm*30m | 555 | 570-580 | 260 |
| IMHR-06-B | Automático, cadena deslizante, gabinete o montado en la pared | 25mm*30m | 600 | 610-680 | 230 |
| IMHR-01-B | Manual, cadena deslizante, montado en la pared | 33mm*30m | 740 | 670 | 420 |
| IMHR-02-A | Manual, fijo, montado en la pared | 19mm*30m | 720 | 555 | 230 |
| IMHR-02-B | Manual, fijo, montado en la pared | 25mm*30m | 720 | 555 | 260 |
| IMHR-12-A | Manual, tubo deslizante, gabinete o montado en la pared | 19mm*30m | 580 | 620 | 230 |
| IMHR-13-A | Automático, tubo deslizante, gabinete o montado en la pared | 19mm*30m | 580 | 620 | 260 |
| IMHR-14-A | Manual, tubo deslizante, gabinete o montado en la pared | 25mm*30m | 600 | 640 | 250 |
| IMHR-15-A | Automático, tubo deslizante, gabinete o montado en la pared | 25mm*30m | 600 | 640 | 260 |
| IMHR-01-A | Manual, cadena deslizante, montado en la pared | 25mm*30m | 816 | 600 | 200 |
| IMHR-04-A | Manual, tubo deslizante, gabinete o montado en la pared | 19mm*30m | 570 | 580 | 270 |
| IMHR-04-B | Manual, tubo deslizante, gabinete o montado en la pared | 25mm*30m | 570 | 580 | 300 |
La fabricación de la manguera semirrígida se encuentra en conformidad con la norma BS EN 694:2014.
La capa externa está recubierta de inhibidores de rayos UV para prevenir el desvanecimiento del color.
| Manguera | Diam. Int. | Diam. Ext. | Max.WP | Min.BP | Adhesión |
| 19 mm | 19 mm | 25 mm | 12Bar | 42Bar | >1,5Kn/m |
| 25 mm | 25 mm | 32 mm | 12Bar | 42Bar | >1,5kN/m |
| 33 mm | 33 mm | 42 mm | 7Bar | 24,5Bar | >1,5kN/m |
La boquilla tiene las siguientes funciones: chorro, pulverización e interruptor.
| N° de modelo | Ajustes | Diámetro | Tamaño de entrada | Caudal a 2 bar / 6 bar (L / Min / chorro / pulverización) | Rango de lanzamiento a 2 bar |
| N-10-1 | chorro / pulverización | 6 mm | 3/4"(19 mm) | >24/41 | >11,2 |
| N-10-2 | chorro / pulverización | 8 mm | 1"(25 mm) | >39/68 | >11,2 |
| N° de modelo | Tamaño | Material | Presión de funcionamiento |
| A | Válvula de ángulo 1 1/2"-1" | Latón | >18 Bar |
| B | Válvula de ángulo 3/4"-3/4" | Latón | >18 Bar |
| C | Válvula de bloqueo 1"-1" | Latón | >18 Bar |
- Funcionamiento de la boquilla
- Instrucciones de uso
Manual del carrete de mangueras contra incendios
1 Encienda la válvula principal completamente.
2 Tire la manguera.
3 Encienda la boquilla, elija el modo chorro o spray según sus necesidades.
4 Apunte al fuego.
5 Apague la boquilla, apague la válvula, tire hacia atrás de la manguera y asegúrese de que la manguera esté bien envuelta en carretes después de utilizarla.
6 Gire la boquilla para descargar el agua restante en la manguera, luego apague la boquilla.
Carrete de mangueras contra incendios automático
1 Tire la manguera tres vueltas y encienda la válvula.
2 Encienda la boquilla, elija el modo chorro o pulverización según sus necesidades.
3 Apunte al fuego.
4 Apague la boquilla, apague la válvula, tire hacia atrás de la manguera contra incendios y asegúrese de que la manguera esté bien envuelta en carretes después de ser utilizada.
5 Gire la boquilla para descargar el agua restante en la manguera, luego apague la boquilla.
Descripción del producto
El carrete de manguera contra incendios de IRON MAN（IMSECUR) se fabrica en conformidad con las normas BS EN 671-1 del Reino Unido (Europa).
