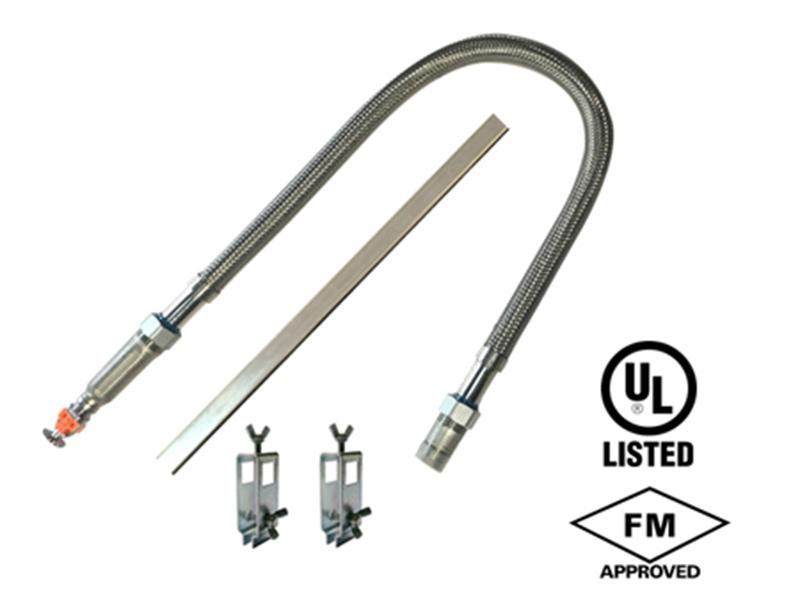

La manguera metálica flexible es una pieza de conexión al rociador y a la red de tubería de agua. Está avalada por FM.
Aplicación: techos suspendidos comerciales
Presión nominal de trabajo: 14.9kg /cm2 (200psi)
Presión de prueba: 56.2kg/ cm2 (800psi)
Temperatura ambiente máxima: 135℃ (275℉)
Radio de flexión mínimo: 175mm (7 in.)
Tamaño de entrada: 1" NPT (BSPT y Rp opcionales)
Tamaño de salida: 1/2" and 3/4" NPT (BSPT y Rp opcionales)
Longitudes: 700mm-1000mm-1200mm-1500mm-1800mm
Detalles del producto

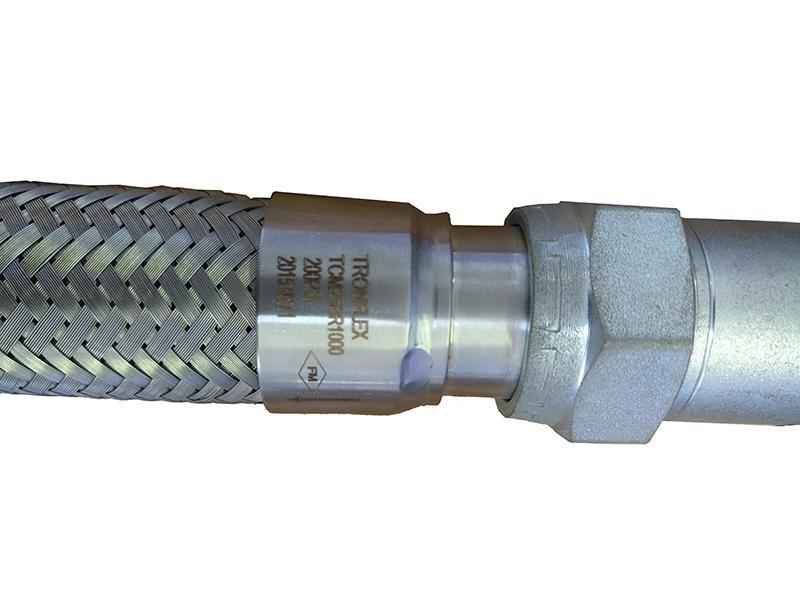

Conector de la manguera

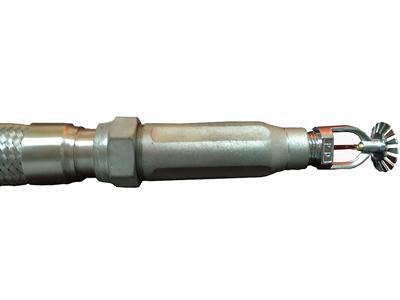

Rociador de conexión
Soporte montable

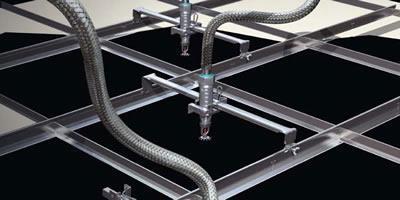

Conjunto de soporte para el montaje sobre el techo
Trenzado
Pieza de conexión
Longitud del montaje de la manguera mm(pulgadas)
700(28)
1000(40)
1200(48)
1500(60)
1800(72)
Número máximo de curvas
2
3
3
4
4
Longitud equivalente de 1" Tubería cédula 40– ft.(m)
1/2" NPT
20.3(6.2)
25.8(7.9)
29.5(9.0)
35.3(10.8)
41.5(12.5)
3/4" NPT
15.5(4.7)
20.0(6.0)
23.0(7.0)
28.0(8.5)
33.1(10.0)
Lista de componentes con accesorios
artículo#
Nombre
Material
Qty
artículo#
Nombre
Material
Qty
1
Boquilla
SUS304
1
7
Junta
EPDM
1
2
Arandela de tope
SUS304
2
8
Arandela de tope
SUS304
1
3
Manguera
SUS304
1
9
Soporte centra
/
1
4
Trenzado
SUS304
1
10
Barra de suporte
/
1
5
Reductor
Acero al carbono
1
11
Soporte lateral
/
2
6
Tuerca
Acero al carbono
1
12
Perno M6
/
6

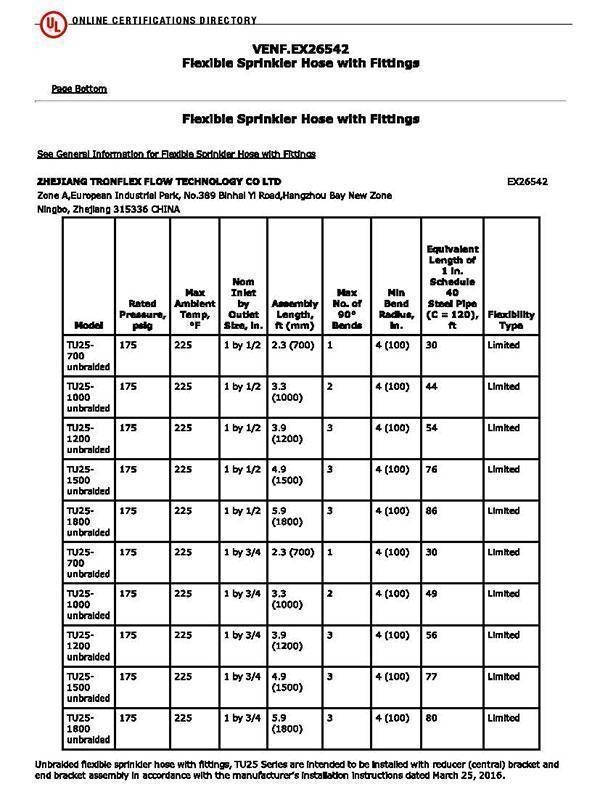

Certificación
