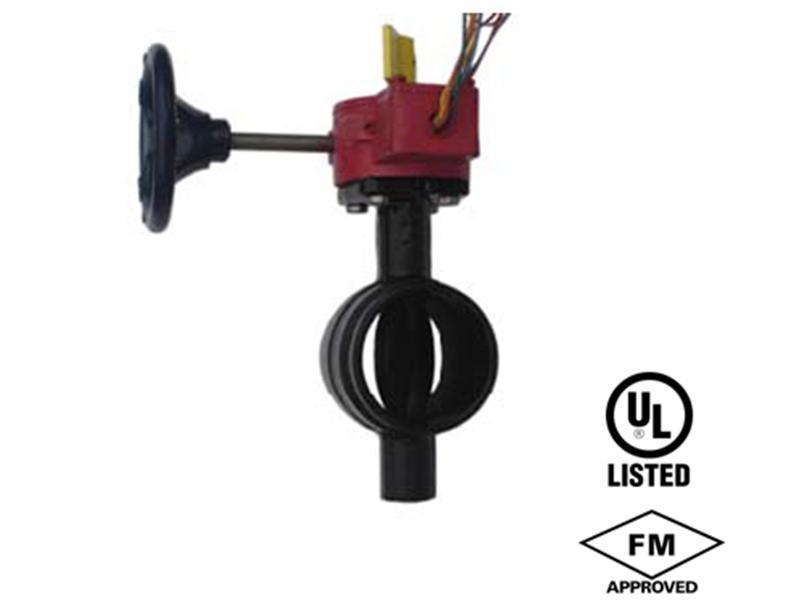

Válvula mariposa con extremo con ranura UL FM con interruptor de alarma

Válvula mariposa con extremo con ranura UL FM con interruptor de alarma

Puede ser utilizada en interiores y exteriores.
El acabado en ranura de la válvula de mariposa está hecho de hierro dúctil con revestimiento de poliamida.
No se necesita ejercer mucha fuerza para accionar o apagar la válvula de mariposa.
El interruptor de monitorización es una alternativa.
Está certificado de acuerdo a FM y UL.

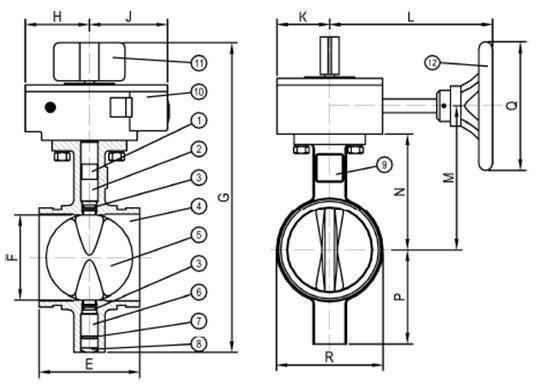

Pieza Especificación
1.Vástago superior Acero inoxidable ASTM A 276 Tipo 420
2.Cojinete superior Bronce sinterizado PTFE en acero
3.Anillo-O EPDM
4.Cuerpo Hierro dúctil ASTM A 536, revestimiento de Poliamida
5.Disco Hierro dúctil con ASTM A 536 con encapsulación EPDM
6.Cojinete inferior Bronce sinterizado PTFE en acero
7.Cojinete inferior Acero inoxidable ASTM A 276 Tipo 420
8.Tapón de polvo PVC
9.Placa de identificación Acero inoxidable
10.Operador de engranajes Hierro fundido y acero
11.Indicator Hierro fundido
12.Manivela Hierro fundido
Válvula mariposa con extremo con ranura UL FM con interruptor de alarma
Dimensiones (mm)
Número de pieza Tamaño (mm) OD E F G H J K L M N P Q R
Pulgadas mm
VBG01-073 2.5 65 73 98 61 285 74 90 54 195 134 96 75 150 85
VBG01-076 3OD 65 76.1 98 61 285 74 90 54 195 134 96 75 150 85
VBG01-089 3 80 88.9 98 73 310 74 90 54 195 143 105 90 150 97
VBG01-114 4 100 114.3 116 98 360 74 90 54 195 173 135 110 150 124
VBG01-140 5.5OD 125 139.7 149 122 390 74 90 54 195 186 148 127 150 155
VBG01-141 5 125 141.3 149 122 390 74 90 54 195 186 148 127 150 155
VBG01-165 6.5OD 150 165.1 149 146 425 74 90 54 195 203 165 145 150 183
VBG01-168 6 150 168.3 149 146 425 74 90 54 195 203 165 145 150 183
VBG01-219 8 200 219.1 134 196 493 74 90 54 204 242 204 175 250 236
VBG01-273 10 250 273 160 243 578 99 101 77 241 290 245 210 300 289
