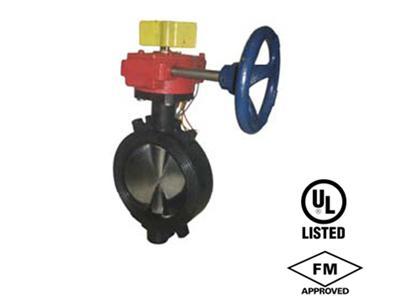

Válvula de mariposa tipo Wafer con interruptor de seguridad UL FM

Válvula de mariposa tipo Wafer con interruptor de seguridad UL FM

Presión de trabajo: 175PSI,200PSI,250PSI,300PSI están disponibles sobre pedido
Terminales de conexión: clase ASME 125 y 150
Vástago accionado por llaves, paralelo, cuadrado diagonal o cabeza plana
Rango de temperatura: 0 – 80 grados
Revestimiento: revestimiento de resina epoxi unida por fusión de acuerdo a ANSI/AWWA C550
FM Aprobado y UL/ULC catalogado

Parte Especificación
1.Cuerpo de la válvula ASTM A536,65-45-12
2.Fondillo EPDM y Backing
3.Disco ASTM A536,65-45-12
4.Vástago AISI 420, diseño de vástago de una pieza
5.Junta tórica NBR
6.Buje PTFE
7.Caja de cambio de señal ASTM A536,65-45-12
Válvula de mariposa tipo Wafer con interruptor de seguridad UL FM

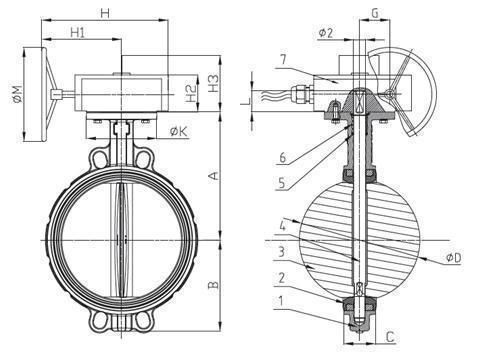

Dimensiones (mm)
Tamaño(mm) A B M H H1 H2 H3 K G ￠D C ￠2 L
Pulgadas mm
2 50 140.5 64.5 200 305 234 69 115 90 62.5 53.9 43 14 32
2.5 65 153 72 200 305 234 69 115 90 62.5 65.2 46 14 32
3 80 157.5 86 200 305 234 69 115 90 62.5 79.7 46 14 32
4 100 176 100 200 305 234 69 115 90 62.5 105 52 16 32
5 125 191 112 200 305 234 69 115 90 62.5 130 56 16 32
6 150 202.5 128 200 305 234 69 115 90 62.5 158 56 20 32
8 200 243.5 162 250 303 225 73 120 125 77.5 207 60 26 45
10 250 273 194 250 303 225 73 120 125 77.5 253.3 68 26 45
12 300 311 223 250 303 225 73 120 125 77.5 301.9 78 28 45
