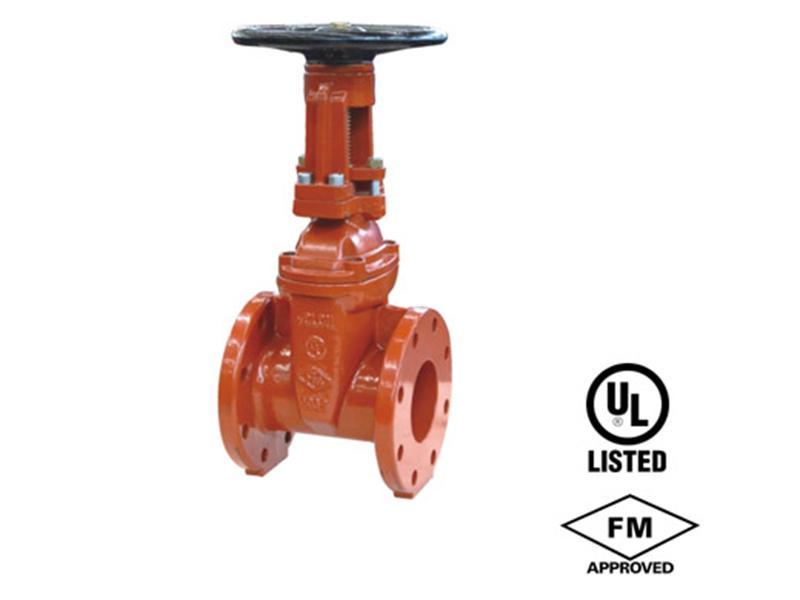

Válvula de compuerta con extremo bridado UL FM

Válvula de compuerta con extremo bridado UL FM

Bonete atornillado. Horquilla y tornillo exterior. Cuña resiliente
Presión de trabajo en frío de la barra anti-choque 300PSI/20.7
Conforme a AWWA C509
Exterior e interior revestido en FBE
Temperatura de operación máxima 185℉/85℃
Brida: ANSI clase 125/150, están disponibles otras dimensiones de brida
FM aprobado y UL/ULC catalogado.

Parte Especificación
1.Cuerpo de la válvula Hierro dúctil ASTM A 536
2.Cuña resiliente Hierro dúctil ASTM A 536 con Encapsulacion EPDM
3.Tuerca de la cuña Bronce ASTM B 584 UNS C83600
4.Pasador guía Acero inoxidable ASTM A276 UNS S42000
5.Junta tórica del asiento trasero del vástago EPDM
6.Empaque de la junta del bonete EPDM
7.Bonete Hierro ductil ASTM A 536
8.Empaque de junta del vástago EPDM
9.Varilla roscada Acero al carbono enchapado en zinc
10.Buje prensaestopas Latón ASTM B 584
11.Prensaestopas Hierro fundido ASTM A 126-B
12.Tuerca del prensaestopas Acero inoxidable 18-8
13.Tornillo de la horquilla Aleación de acero ASTM A574M enchapado en zinc
14.Horquilla Hierro fundido ASTM A126-B
15.Buje de la horquilla Bronce ASTM B 584
16.Tornillo de punto de ajuste plano Aleación de acero ASTM F 912M óxido negro
17.Retén del buje de la horquilla Hierro fundido ASTM A 126-B
18.Manivela Hierro dúctil ASTM A 536
19.Tuerca de la manivela Acero al carbono enchapado en zinc
20.Tornillo de cabeza plana Acero al carbono enchapado en zinc
21.Vástago Bronce ASTM B 150 UNS C61400
22.Tornillo del bonete Aleación de acero ASTM A 574M enchapado en zinc
Dimensiones (mm)
Número de la pieza Tamaño(mm) L (mm) D (mm) G (mm) H abierto (mm) H cerrado (mm) Giros de apertura
Pulgadas mm
F907-065 2.5 65 190 64 200 453 378 8.8
F907-080 3 80 203 76 254 510 405 10.5
F907-100 4 100 229 102 254 568 422 13.75
F907-150 6 150 267 152 315 769 581 16
F907-200 8 200 292 203 375 960 724 17.5
F907-250 10 250 330 254 416 1139 877 21.5
F907-300 12 300 356 305 445 1326 1014 25.5
