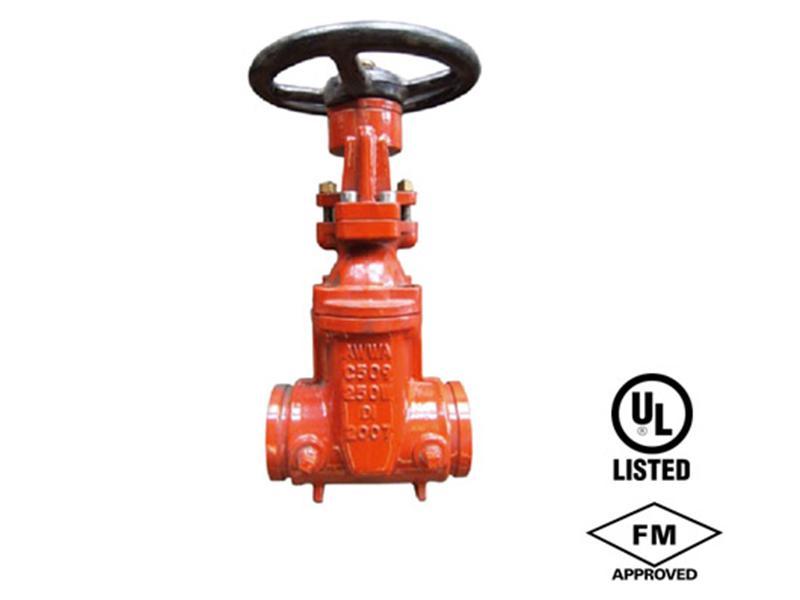

Válvula de compuerta de extremo ranurado UL FM

Válvula de compuerta de extremo ranurado UL FM

Bonete atornillado. Tornillo y horquilla exterior. Cuña resiliente.
Presión de trabajo en frío de la barra anti-choque 300PSI/20.7
Conforme a AWWA C509
Interior y exterior revestido en FBE
Temperatura de operación máxima 185℉/85℃
FM Aprobado y UL/ULC catalogado

Parte Especificación
1.Cuerpo de la válvula Hierro dúctil ASTM A 536
2.Cuña resiliente Hierro dúctil ASTM A 536 con encapsulación EPDM
3.Tuerca de la cuña Bronce ASTM B 584 UNS C83600
4.Pasador guía Acero inoxidable ASTM A276 UNS S42000
5.Junta tórica del asiento de la parte trasera del vástago EPDM
6.Empaque de la junta del bonete EPDM
7.Bonete Hierro ductil ASTM A 536
8.Empaque de la junta del vástago EPDM
9.Varilla roscada Acero al carbono enchapado en zinc
10.Buje del prensaestopas Latón ASTM B 584
11.Prensaestopas Fundición de hierro ASTM A 126-B
12.Tuerca del prensaestopas Acero inoxidable 18-8
13.Tornillo de la horquilla Aleación de acero ASTM A574M enchapado en zinc
14.Horquilla Fundición de acero ASTM A126-B
15.Buje de la horquilla Bronce ASTM B 584
16.Tornillo de punto de ajuste plano Aleación de acero ASTM F 912M óxido negro
17.Retén del buje de la horquilla Fundición de hierro ASTM A 126-B
18.Manivela Hierro ductil ASTM A 536
19.Tuerca de la manivela Acero al carbono revestido en zinc
20.Tornillo de cabeza plana Acero al carbono revestido en zinc
21.Vástago Bronce ASTM B 150 UNS C61400
22.Tornillo del bonete Aleación de acero ASTM A 574M enchapado en zinc
Dimensiones (mm)
Número de la pieza Tamaño(mm) L (mm) D (mm) G (mm) H apertura (mm) H cierre (mm) Vueltas de apertura
pulgadas mm
135-065 2.5 65 190 64 200 453 378 8.8
135-080 3 80 203 76 254 510 405 10.5
135-100 4 100 229 102 254 568 422 13.75
135-150 6 150 267 152 315 769 581 16
135-200 8 200 292 203 375 960 724 17.5
135-250 10 250 330 254 416 1139 877 21.5
135-300 12 300 356 305 445 1326 1014 25.5
